Описание
Назначение
- Включение, пропускание и отключение переменного тока номинальным напряжением 660В номинальной частоты 50 и 60Гц и постоянного тока номинальным напряжением до 440В в устройствах распределения электрической энергии.
- Жилое и гражданское строительство
- Производственные объекты
- Электроподстанции
- Корпус ВР32 выполнен из самозатухающего механически прочного пластика
- Контактные выводы выполнены из высококачественной электротехнической меди с нанесенным защитным покрытием (фото)
- Контактная система ножевого типа с двойным видимым разрывом цепи обеспечивает безопасность обслуживания
- Дугогасительные камеры, большой раствор контактов, двойной разрыв цепи обеспечивают эффективное гашение электрической дуги, что препятствует преждевременному и чрезмерному износу контактов
- Съемная рукоятка позволяет повысить безопасность эксплуатации электроустановки
- Дополнительная цветовая индикация положения «Включено» сигнализирует о необходимых мерах предосторожности
- Конструкция контактных выводов обеспечивает присоединение медных и алюминиевых проводников и кабелей, оконцованных кабельными наконечниками или зажимами контактными и шин помощью резьбовых соединений
- Высота над уровнем моря не более 2000м
- Температура окружающего воздуха от -60 ₀С до + 40 ₀С для исполнения УХЛ
- Степень загрязнения окружающей среды – 3; окружающая среда не должна содержать газы, жидкость и пыль в концентрациях, нарушающих работу аппаратов степени защиты IP00, IP32.
- Рабочее положение в пространстве - любое при условии правильного выбора привода.
- Удобство монтажа и эксплуатации
- Низкие потери мощности за счет применения современных материалов
- Двойной видимый разрыв цепи, съемная рукоятка, цветовая индикация положения «Включено» повышают безопасность обслуживания.
- Гарантийный срок эксплуатации – 5 лет
- Условный тепловой ток на открытом воздухе Ith: 100 А
- Условный тепловой ток в оболочке Ithe: 80 А
- Номинальный рабочий ток Ie при Ue=400 В в зависимости от категории применения: АС 20В - 100 А, АС 21В - 100 А, АС 22В - 100 А, АС 23В - 50 А
- Номинальный рабочий ток Ie при Ue=690 В в зависимости от категории применения: АС 21В - 100 А, АС 22В - 80 А, АС 23В - 20 А
- Число полюсов: 3
- Количество направлений: одно
- Наличие дугогасительных камер: есть
- Вид рукоятки ручного привода: съемная боковая смещенная
- Расположение плоскости присоединения внешних зажимов контактных выводов: перпендикулярно плоскости монтажа
- Тепловые потери: 3 Вт/полюс
- Номинальное напряжение изоляции Ui: 690 В
- Номинальное импульсное выдерживаемое напряжение Uimp: 8 кВ
- Степень защиты по ГОСТ 14254: IP00, IP32 со стороны привода при установке в НКУ
- Диапазон рабочих температур: от минус 40 до плюс 40 °С
- Масса: 1,3 кг
- Электрическая износостойкость при Ue=400 В в зависимости от категории применения: АС 20В - 4000 циклов В О, АС 21В - 4000 циклов В О, АС 22В - 3200 циклов В О, АС 23В - 4000 циклов В О
- Электрическая износостойкость при Ue=660 В в зависимости от категории применения: АС 21В - 300 циклов В О, АС 22В - 300 циклов В О, АС 23В - 300 циклов В О
- Механическая износостойкость: 25000 циклов В О
- Климатическое исполнение по ГОСТ 15150: УХЛ3
- Группа условий эксплуатации по ГОСТ 17516.1: М4
- Высота установки над уровнем моря: не более 2000 м
- Сечения токопроводящих жил, пригодных для присоединения: 10÷50 мм2

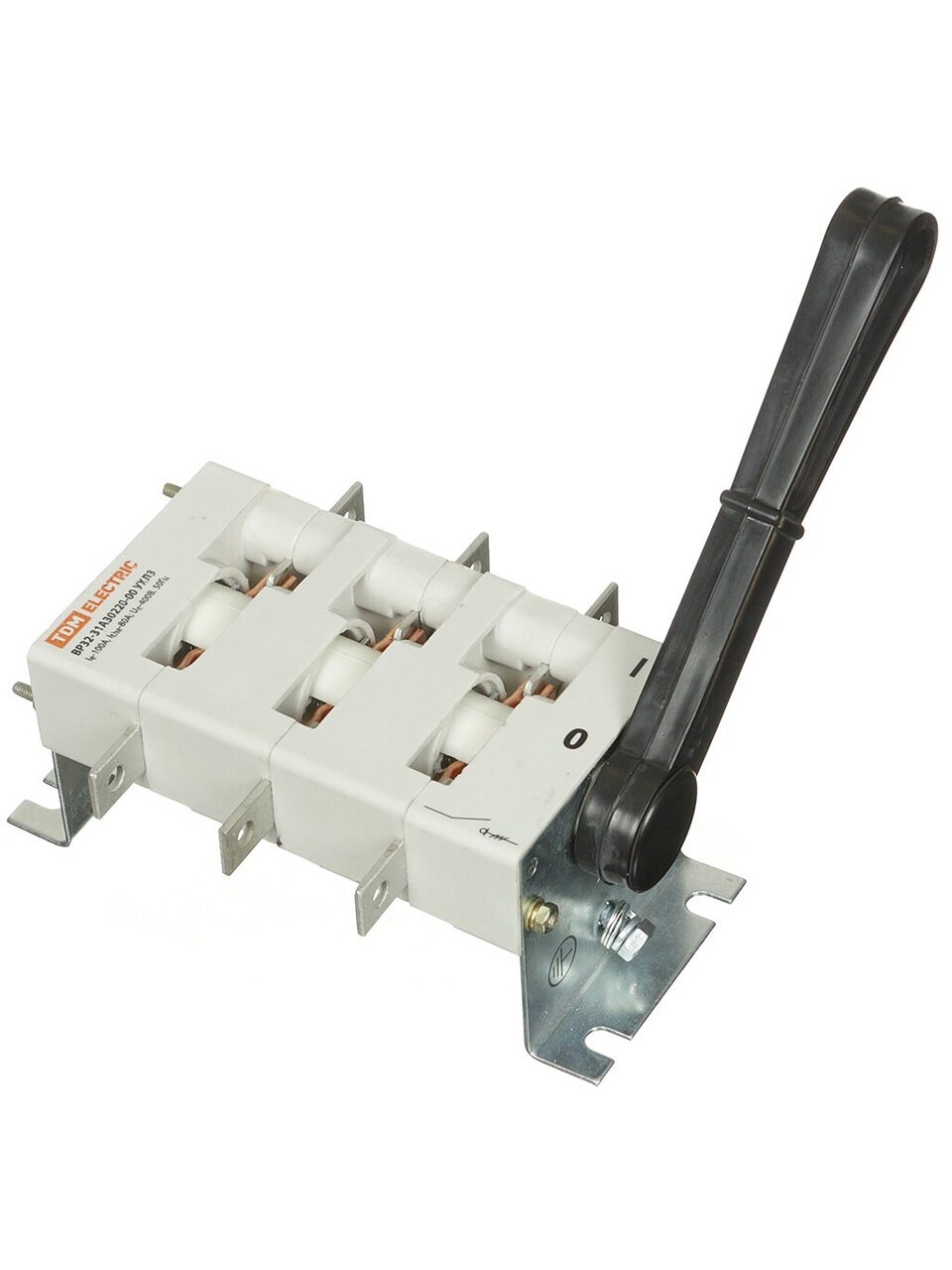

Вы можете приобрести «Выключатель-разъединитель 100 А, подсветка, TDM Electric, ВР32-31А 30220, SQ0718-0044» и другие товары в нашем интернет-магазине в Белгороде по низким ценам и с бесплатным самовывозом.
Техническая информация
- Номинальный ток, А
- Бренд
- Страна производства
- Подсветка
- Артикул производителяSQ0718-0044
- МодельВР32-31А 30220
- Вес в упаковке950 г
- Габариты упаковки14 x 20 x 9 см
